Vitorlás modell 3D-ben a böngészőben: vitorlaállás (tele / lobog a látszólagos szél szerint), kormánylapát, bedőlés, szélirány és -erősség, a mélységmérő szerinti meder és a tőkesúly alatti víz, víz alatti nézet, a látott világ partjai. Mindent a böngésző számol, a KOFA csak a mért adatokat adja; minden réteg kapcsolható.

Leírás (1.1.1)

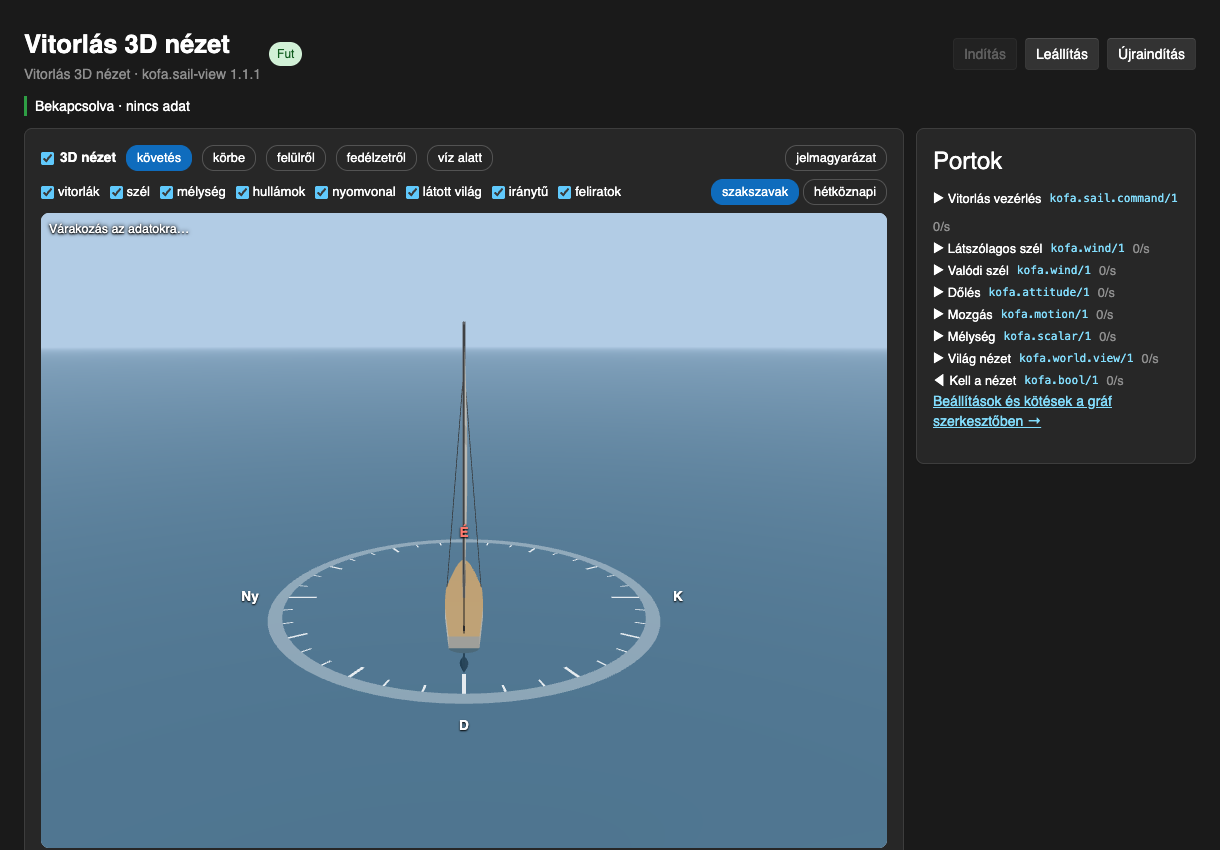

Vitorlás 3D nézet

Csomag	Verzió	Szerző
`kofa.sail-view`	1.1.1	Koncsik Benedek

Működés

Vitorlás modell 3D-ben: vitorlaállás (tele / lobog), kormánylapát, bedőlés, szél, mélység (meder, víz a tőkesúly alatt, víz alatti nézet), látott világ. Mindent a böngésző számol; a rétegek kapcsolhatók.

Kategória: Megjelenítés · Jármű: Vitorlás

Bemenetek

Port	Típus	Leírás
Vitorlás vezérlés (`sail`)	`kofa.sail.command/1`	Kormány és kötelek: a szimulátor sailControl kimenete vagy a keverő applied kimenete.
Látszólagos szél (`apparentWind`)	`kofa.wind/1`	A szélmérő (az orrhoz képest): ebből áll be és tölt / lobog a vitorla.
Valódi szél (`trueWind`)	`kofa.wind/1`	Opcionális: honnan fúj és milyen erős (iránytű szerint); nélküle a látszólagosból és a sebességből számol.
Dőlés (`attitude`)	`kofa.attitude/1`	Bedőlés és bólintás.
Mozgás (`motion`)	`kofa.motion/1`	Sebesség, irány és haladási irány (a hajó helye ebből, ha nincs látott világ).
Mélység (`depth`)	`kofa.scalar/1`	A mélységmérő (m, a jeladótól).
Világ nézet (`world`)	`kofa.world.view/1`	Opcionális: a Látott világ (3D) view kimenete (part, akadályok, pálya).

Kimenetek

Port	Típus	Leírás
Kell a nézet (`wanted`)	`kofa.bool/1`	Igaz, amíg a nézet be van kapcsolva: a Látott világ viewWanted bemenetére.

Beállítások (alapértékek)

A beállítások a gráf szerkesztőben, a példány paneljén módosíthatók.

Beállítás	Alapérték
`enabled`	`true`
`lengthM`	`1`
`beamM`	`0.2`
`freeboardM`	`0.06`
`hullDraftM`	`0.06`
`keelDepthM`	`0.3`
`rudderDepthM`	`0.12`
`rudderMaxDeg`	`35`
`mastHeightM`	`1.4`
`mastForwardM`	`0.1`
`mainBoomM`	`0.3`
`mainMaxDeg`	`85`
`jibBoomM`	`0.25`
`jibMaxDeg`	`70`
`sheetMinDeg`	`10`
`depthSensorDepthM`	`0`
`depthSensorForwardM`	`0.2`

Verziók

Komodonként a legújabb 5 verzió marad meg; a régebbiek új feltöltéskor automatikusan törlődnek.
